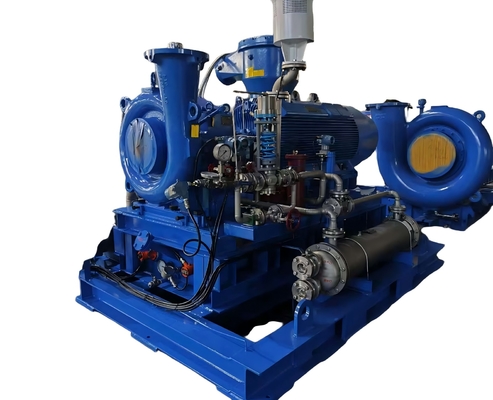

Mechaniczna kompresja par Najnowocześniejsza technologia wysokiej wydajności przemysłowej kompresji par

Opis produktu:

Zaawansowany profil wirnika o wysokiej wydajności, dostosowany do potrzeb klienta, doskonała wydajność oszczędzania energii
Wirnik został zaprojektowany w oparciu o trójwymiarową teorię przepływu i pełną trójwymiarową symulację przepływu. Wydajność sprężarki parowej jest przewidywana za pomocą technologii analizy przepływu, a sprawność adiabatyczna sprężarki parowej może osiągnąć około 85%.
Wirnik jest zaprojektowany na zamówienie zgodnie z parametrami roboczymi użytkownika, aby zapewnić, że parametry robocze wymagane przez użytkownika znajdują się w wydajnym obszarze wirnika, co pozwala na większą oszczędność energii.

Szeroki zakres regulacji, stabilny stopień próżni
Wydajność parowania jest szeroka i może być regulowana w dwóch trybach: VFD, temperatura parowania; Zapewniono urządzenie przeciwprzepięciowe, aby skutecznie uniknąć problemu przepięć.

Kompaktowa konstrukcja, mniejsza powierzchnia zabudowy
Zastosowano ogólną konstrukcję montowaną na płozach. Korpus odśrodkowej sprężarki parowej jest bezpośrednio połączony z obudową skrzyni biegów. Układ smarowania i silnik są rozmieszczone na wspólnej podstawie, która służy jako zbiornik oleju. Mniejsza waga i mniejsza powierzchnia zabudowy.

Niski poziom hałasu
Dzięki zaawansowanej technologii projektowania obudowy spiralnej i wirnika, tłumione są szumy dyskretne i szerokopasmowe, a także realizowana jest aktywna kontrola hałasu aerodynamicznego. Łatwiej zanika.

Mniej części zużywających się, wygodna instalacja i konserwacja
Mniej części zużywających się, mniej konserwacji na miejscu, łatwa i szybka instalacja.

Wysoki stopień inteligencji
Wibracje łożyska, temperatura, ciśnienie wlotowe i wylotowe, temperatura, kontrola przeciwprzepięciowa, ochrona blokady start-stop, alarm awarii, ciśnienie oleju smarującego, temperatura oleju i szereg systemów monitorowania i kontroli są kontrolowane przez PLC i przesyłane w czasie rzeczywistym do platformy chmury "Zhanggu Cloud * intelligent cloud", użytkownicy mogą monitorować w czasie rzeczywistym stan pracy sprzętu z inżynierem projektu.

Główna struktura

Wirnik
Wirnik o wysokiej wydajności jest zaprojektowany w oparciu o trójwymiarową teorię przepływu, która jest kalibrowana przez równoważenie statyczne i statyczne po rygorystycznej precyzyjnej obróbce i przeszła test prędkości obrotowej 1,15 razy większej od prędkości znamionowej, co zapewnia wytrzymałość wirnika. Aby spełnić wymagania różnych warunków pracy sprężarki parowej, materiał wirnika może być tytanem, stalą nierdzewną duplex i innymi materiałami.

Obudowa spiralna
Używając obudowy o przekroju kołowym, profil ściany obudowy jest zaprojektowany jako logarytmiczne linie spiralne, zgodnie z prawem ruchu powietrza, mniejszy wpływ na dmuchawę. Zatem wydajność przepływu dmuchawy jest wysoka, małe wibracje, niski poziom hałasu. Materiał obudowy spiralnej może być ze stali nierdzewnej 304, 316L, 2205, 2507 w zależności od różnych warunków pracy.

Szybki wirnik
Szybki wirnik składa się z wirnika, szybkiej przekładni i szybkiego wału. Wirnik i szybki wał są połączone prętem, a moment obrotowy jest przenoszony przez kołek powierzchni czołowej lub ząb. Test wyważania dynamicznego jest zgodny z międzynarodowymi standardami, a precyzja może osiągnąć klasę G1, aby zapewnić płynną i niezawodną pracę.

Przekładnia
Para przekładni przyspieszającej przyjmuje profil zęba ewolwentowego. Powierzchnia koła zębatego i zębnika przechodzi przez szlifowanie i obróbkę azotowaniem, aby utrzymać stabilną pracę z dużą prędkością, niskie wibracje i niski poziom hałasu. Żywotność może wynosić 20 lat.

Łożysko
Wsparcie szybkiego wału. składa się z wielu elastycznych podkładek, przyjmuje łożysko ślizgowe z pochyloną podkładką. Podkładki mogą się odkształcać wokół punktu podparcia, jego odporność na wibracje i zdolność automatycznej regulacji w zależności od zmian obciążenia i prędkości są doskonałe.

Układ smarowania

Układ smarowania składa się ze zbiornika oleju i rurociągu olejowego. Podstawa pełni podwójną funkcję jako zbiornik oleju, grzałka elektryczna zanurzeniowa i przełącznik kontroli temperatury są zawarte w zbiorniku oleju. Rurociąg smarowania składa się z: głównej pompy olejowej, pomocniczej pompy olejowej, filtra dwuokularowego i wymiennika ciepła. Główna pompa olejowa jest napędzana przez wolnoobrotową przekładnię i dostarcza wstępne smarowanie do przekładni i łożyska z określonym ciśnieniem, gdy jednostki działają normalnie. Pompa elektryczna dostarcza wstępne smarowanie przed uruchomieniem jednostek i utrzymuje ciśnienie oleju w stanie awaryjnym i przestoju. Pompa elektryczna pełni również rolę zapasowej pompy olejowej. Filtr oleju z podwójnym cylindrem jest bardzo precyzyjny. Wyposażone jest również urządzenie alarmowe różnicy ciśnień na filtrze.

Uszczelnienie
Zgodnie z wymaganiami warunków pracy, dostępne są różne opcje uszczelnienia dla sprężarki parowej, opcje standardowe: uszczelnienie labiryntowe z przedmuchem parą, uszczelnienie pierścieniem węglowym z przedmuchem parą, uszczelnienie gazem suchym itp.

Urządzenie do ładowania parą uszczelniającą
Urządzenie do ładowania parą uszczelniającą jest używane do sprężarki parowej o ujemnym ciśnieniu lub normalnych warunkach pracy, ładuje przegrzaną parę do uszczelnienia wału, aby zapobiec wyciekowi powietrza do sprężarki. Urządzenie do ładowania parą obejmuje zawór redukcyjny ciśnienia pary, urządzenie do wykrywania ciśnienia, filtr ze stali nierdzewnej itp. W przypadku sprężarek parowych w warunkach nadciśnienia, metody redukcji ciśnienia, takie jak upust lub ekstrakcja pary, są zwykle stosowane w celu zapobiegania przedostawaniu się odsłoniętej pary do skrzyni biegów, co prowadzi do emulgowania oleju smarującego.

Urządzenie do natrysku wody odparowującej
Pierścieniowo rozmieszczone liczne dysze atomizacyjne wysokiego ciśnienia poprawiają jednorodność rozkładu mgły wodnej w rurze i zwiększają wydajność atomizacji. Gdy jakakolwiek pojedyncza dysza jest zablokowana lub występują inne nienormalne warunki, pozostałe dysze mogą nadal zapewniać wystarczającą objętość natrysku. Wlot jest wyposażony w zawór redukcyjny ciśnienia ze stali nierdzewnej (opcja ręczna lub automatyczna) i filtr.

Zbiornik drenażowy
Używany do zbierania i odprowadzania wody ciekłej generowanej przez jednostkę dmuchawy. Może być zaprojektowany w trzech trybach: ujemne ciśnienie, normalne ciśnienie lub nadciśnienie, zgodnie z rzeczywistymi wymaganiami. Korpus zbiornika jest wyposażony w zawór wlotowy (opcja ręczna lub automatyczna), wziernik, wskaźnik poziomu cieczy (transmisja lokalna lub zdalna) i zawór spustowy oraz inne akcesoria. Jeśli jest wyposażony w automatyczny zawór spustowy lub pompę spustową (warunek ujemnego ciśnienia) i zdalny wskaźnik poziomu cieczy, można zrealizować automatyczny drenaż, monitorowanie poziomu cieczy w czasie rzeczywistym, alarm nienormalny i inne funkcje.

Silniki synchroniczne i napędy

Silnik
Zaleca się stosowanie synchronicznego silnika z magnesami trwałymi o wysokiej sprawności, który spełnia klasę 1 efektywności energetycznej normy GB30253-2013. Jego znamionowa sprawność pracy wynosi 94,5-97%, o 4-6% wyższa niż silnik asynchroniczny. Prosta konstrukcja, mniejszy rozmiar, niższy poziom hałasu, lepsza wydajność oszczędzania energii.

System monitorowania i kontroli

System monitorowania i kontroli jest przeznaczony do ochrony pracy szybkoobrotowej dmuchawy odśrodkowej. Uruchomienie jest zapewnione z trybem blokady, kontrolą przeciwprzepięciową, automatycznym uruchamianiem i zatrzymywaniem pompy pomocniczej zgodnie z ciśnieniem oleju, ochroną przed zbyt wysoką temperaturą i wibracjami łożyska. Na rurociągu doprowadzającym olej znajdują się czujniki ciśnienia oleju, czujniki temperatury oleju za chłodnicami oleju, czujniki temperatury i czujniki wibracji na szybkoobrotowych łożyskach ślizgowych. Rurociąg wlotowy i wylotowy są wyposażone w mierniki pierwotne i wtórne oraz nadajnik do pomiaru temperatury i ciśnienia powietrza, dzięki czemu może monitorować parametry w czasie rzeczywistym, aby zapewnić bezpieczną, stabilną i niezawodną pracę dmuchawy.

Wybierz sprężarki parowe, aby uzyskać wydajne, niezawodne i ciche rozwiązanie do zarządzania parą, które spełnia wymagania nowoczesnych ustawień przemysłowych.

Cechy:

• Nazwa produktu: Sprężarka parowa
• Zużycie energii: 132 kW-4500 kW
• Napięcie: 380V
• Typ sprężarki: Tłokowa
• Metoda chłodzenia: Chłodzenie powietrzem/chłodzenie wodą
• Częstotliwość: konwersja częstotliwości

Sprężarka parowa to potężna maszyna o zużyciu energii 132-4500 kW, zaprojektowana do pracy przy napięciu 380 V. Jej typ sprężarki to wysokociśnieniowa sprężarka parowa, która wykorzystuje chłodzenie powietrzem/wodą do skutecznej kontroli temperatury. Silnik tej maszyny to silnik o zmiennej częstotliwości, który jest niezawodnym wyborem dla różnych zastosowań przemysłowych. Sprężarka parowa jest wyposażona w urządzenie rozprężania cieplnego, aby zapewnić optymalną wydajność i sprawność.

Parametry techniczne:

Cechy produktu:

Adaptacja do wysokich temperatur:Zdolność do obsługi par o wysokiej temperaturze do zastosowań przemysłowych wymagających sprężania w wysokiej temperaturze.

Konstrukcja sprężarki odśrodkowej: Konstrukcja odśrodkowa zapewniająca wysoką wydajność i zdolność sprężania.

Stabilna praca:Zaprojektowany w celu zapewnienia stabilnej wydajności i wysokiej wydajności przez długi okres eksploatacji.

Odporność na ścieranie i korozję:Wyprodukowany z materiałów odpornych na wysokie temperatury i korozję, aby wytrzymać trudne warunki pracy.

Oszczędność energii i ochrona środowiska: Zastosowanie zaawansowanej technologii oszczędzania energii w celu spełnienia norm środowiskowych i zmniejszenia zużycia energii.

Niezawodność:Zaprojektowany z myślą o długotrwałej niezawodności i bezpieczeństwie, zmniejszając potrzebę konserwacji.

Inteligentne sterowanie:Wyposażony w zaawansowany inteligentny system sterowania do monitorowania i regulacji stanu pracy sprężarki oraz poprawy wydajności pracy.

Dostosowywanie:

Nazwa marki: Aipu

Miejsce pochodzenia: Chiny

Certyfikacja: CE, CCC, SABS, TUV, RoHS

Cena: Do negocjacji

Szczegóły dotyczące opakowania: Standardowy pakiet eksportowy

Czas dostawy: 6-8 dni roboczych

Metoda chłodzenia: Chłodzenie powietrzem/chłodzenie wodą

Typ sprężarki: Wysokociśnieniowa sprężarka parowa

Częstotliwość: konwersja częstotliwości

Typ silnika: Silnik o zmiennej częstotliwości

Ten produkt można dostosować do sprężarki do odparowywania cieczy, sprężarki parowej i systemu sprężania gazu.

Wsparcie i usługi:

Wsparcie techniczne i usługi dla produktu Sprężarka parowa obejmują:

• Wskazówki dotyczące instalacji i instrukcje
• Pomoc techniczna na miejscu
• Zdalne wsparcie techniczne przez telefon lub e-mail
• Usługi konserwacji i napraw
• Szkolenia dla operatorów i personelu konserwacyjnego
• Części zamienne i komponenty zamienne
• Gwarancja i wsparcie po gwarancji

Pakowanie i wysyłka:

Opakowanie produktu:

• Jedna jednostka sprężarki parowej
• Instrukcja obsługi
• Przewód zasilający

Wysyłka:

• Przewoźnik: DHL
• Szacowany czas dostawy: 3-5 dni roboczych
• Koszt wysyłki: 50 USD

FAQ:

P: Jaka jest nazwa marki sprężarki?

O: Nazwa marki sprężarki to Aipu.

P: Gdzie wyprodukowano sprężarkę?

O: Sprężarka jest produkowana w Chinach.

P: Jakie certyfikaty posiada sprężarka?

O: Sprężarka posiada certyfikaty CE, CCC, SABS, TUV i RoHS.

P: Jaka jest cena sprężarki?

O: Cena sprężarki podlega negocjacjom.

P: Jak sprężarka jest pakowana i dostarczana?

O: Sprężarka jest pakowana w standardowy pakiet eksportowy i dostarczana w ciągu 6-8 dni roboczych.
