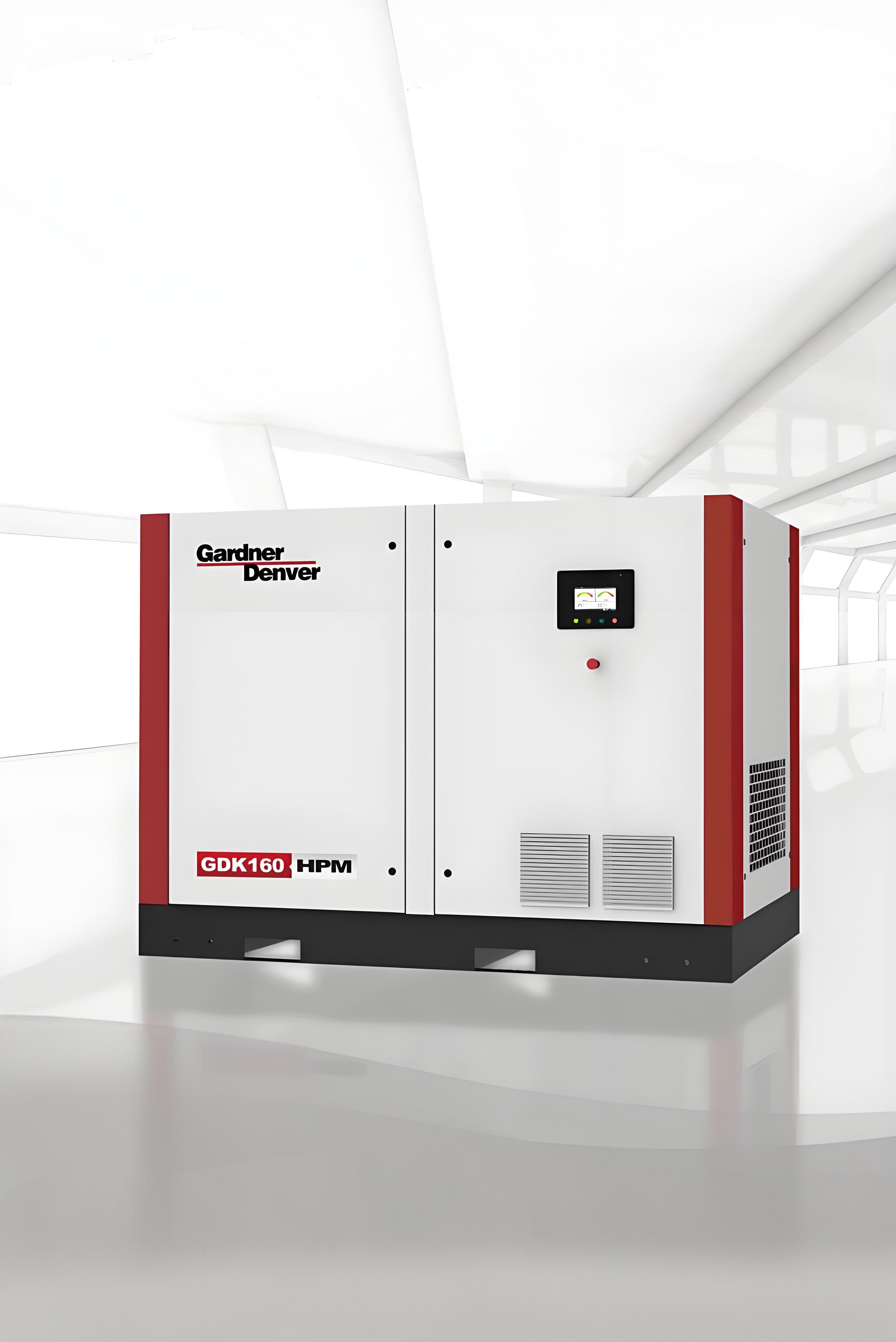

90-160kW Kompresor powietrza śrubowego o zmiennej częstotliwości 7-12,5 bar

Opis produktu:

GDK90-160KW kompresor powietrza mikro oleju śrubowego przyjmuje zaawansowaną technologię śrubową, w połączeniu z wysoką wydajnością konstrukcji i niskim zużyciem paliwa, zaprojektowany specjalnie dla przemysłu,produkcjaProdukty z tej serii są znane z wysokiej niezawodności, oszczędności energii, ochrony środowiska i niskich kosztów utrzymania.i nadaje się do scenariuszy zastosowań średniego i wysokiego napięcia.

Podstawowe cechy:

Silnik o zmiennej częstotliwości magnetów stałych

Kompresor powietrza z serii konwersji częstotliwości magnetów stałych Grundendfos jest wyposażony w napęd silnika synchronicznego z magnetami stałymi.silniki magnetyczne stałe, zwłaszcza silniki magnetów stałych ziem rzadkich, mają prostą strukturę i niezawodną pracę; Małe rozmiary i lekką wagę; Niska utrata i wysoka wydajność;Silnik ma znaczące zalety, takie jak elastyczność i różnorodność kształtów i rozmiarówDlatego jego zakres zastosowań jest niezwykle szeroki, obejmując niemal różne dziedziny, takie jak lotnictwo kosmiczne, obrona narodowa, produkcja przemysłowa i rolnicza oraz codzienne życie.

• IE5 energooszczędność, silnik bardzo wydajny i niezawodny
• Poziom ochrony IP66
• Duże łożyska zapewniają żywotność

W porównaniu z zwykłymi kompresorami powietrza napędzanymi silnikiem częstotliwości, napęd synchroniczny silnika z magnesem stałym ma następujące zalety:

1. Korzyści motoryczne

Główną cechą silników hybrydowych z magnetami stałymi jest ich odłączalne owijanie statoru, które można wymienić na miejscu.jego niewielkie rozmiary i charakterystyka wysokiej mocy (tylko 33% objętości tradycyjnych silników o zmiennej częstotliwości, podczas gdy przepływ magnetyczny jest trzykrotny w stosunku do tradycyjnych silników o zmiennej częstotliwości) umożliwiają bezpośrednie podłączenie go do męskiego wirnika hosta i napędzenie go przez niego.jego unikalny układ eliminuje wykorzystanie zużytych części i łożysk silnika w silniku, eliminuje straty w systemie podniecenia wirnika i zwiększa wydajność o 5-10%.

2. Szeroki zakres modulacji częstotliwości

Wykorzystuje się zaawansowaną technologię sterowania wektorem wolnym od pozycji,i zakres konwersji częstotliwości silnika może osiągnąć 25% -150%, podczas gdy asynchroniczna konwersja częstotliwości może osiągnąć tylko 50% -100%.Sprężarki napędzane przez silniki magnetyczne stałe mogą osiągać niższą prędkość pracy bez obciążenia i osiągać oszczędności energii bez obciążenia.

3Nieograniczony start/stop

Silniki hybrydowe z magnetami stałymi mają możliwość nieskończonego uruchamiania/przerywania w celu spełnienia wymogów gazowych i nie powodują uszkodzenia silnika, tak jak tradycyjne silniki.Kiedy zużycie gazu jednostki spada do najniższego punktu, wyłączy się, oszczędzając energię z wyładowania tradycyjnych sprężarek powietrza.

4.Niski poziom hałasu

Rozsądna koordynacja słupów, konstrukcja pola magnetycznego, szersza częstotliwość pracy i mniejszy hałas.

5Zwiększenie otworu motorycznego

Zwiększona luka powietrza silnika może umożliwić silnikom HPM prawidłowe działanie w trudniejszych warunkach, eliminując problemy z wyłączaniem.

6Kompaktna struktura, niewielka objętość i lekka waga

Rotory magnetów stałych mają niewielką objętość i wysoką gęstość mocy.

Zacznij płynnie.

• Brak szczytowego prądu startowego
• Całkowita eliminacja zużycia energii podczas rozładunku i zmniejszenie obciążenia elementów elektrycznych
• Prąd uruchomienia o zmiennej częstotliwości wynosi tylko około 1,5 razy większy niż prąd nominalny, bez wpływu na sieć energetyczną

Stabilne ciśnienie wyjściowe

• Zmienna regulacja częstotliwości utrzymuje zakres ciśnienia w zakresie 0,1 bara
• Ciśnienie sprężonego powietrza do przesyłu jest stabilne - nie ma potrzeby konfigurowania dużych zbiorników powietrza
• Ciśnienie nie przekroczy wymaganej wartości, a energia nie zostanie zmarnowana

Brak wpływu na uruchomienie

• Niski moment startowy silnika, brak wpływu na elementy mechaniczne, dłuższa żywotność łożysk itp.
• Przekazywanie tylko wymaganego momentu obrotowego zgodnie z rzeczywistymi potrzebami, bez marnowania nadmiaru energii

Gospodarz

Główną częścią sprężarki powietrza śrubowego jest gniazdko.który nie tylko zmniejsza odchylenia produkcyjne, ale również umożliwia precyzyjną instalację hosta. A niektóre inne komponenty w sprężarze powietrza zapewniają ważne wsparcie i kontrolę dla niezawodnej pracy hosta.o średniej poprawie efektywności energetycznej powyżej 10%, i osiąga długotrwałą niezawodną pracę.

1. Dokładny układ punktów smarowania umożliwia skuteczne dostarczanie oleju do wymaganego miejsca, zwiększa niezawodność i zmniejsza zużycie energii
2. Zaawansowana konstrukcja biegów umożliwia bardziej wydajne i niezawodne przenoszenie energii napędowej
3. Zintegrowana skrzynia biegów może zmniejszyć utratę oporu wiatru i długość układu przesyłowego, dzięki czemu wydajność jest bardziej wydajna, a konserwacja wygodniejsza
4. Ulepszone układy łożysk pomagają zmniejszyć opór, poprawić zarządzanie energią, a tym samym zwiększyć niezawodność i wydajność
5. Bezobsługowy, uszczelniony układ przesyłowy nie wymaga regularnej konserwacji i może chronić go przed uszkodzeniami spowodowanymi przez kurz i wilgoć
6. Zoptymalizowane profile wirników śrubowych mogą znacznie poprawić efektywność energetyczną i objętość spalin, jednocześnie zmniejszając koszty energii
7. Niski poziom tarcia pomaga zwiększyć efektywność energetyczną
8. Zoptymalizowane smarowanie biegów zwiększa niezawodność pracy i zmniejsza zużycie energii poprzez sprytne wstrzykiwanie oleju smarowego do obszaru sieci biegów
9. Uproszczone kanały wejściowe i wyjściowe zmniejszają spadek ciśnienia
10. Optymalizowany proces wtrysku paliwa obniża temperaturę i zwiększa wydajność podczas procesu sprężania

Tryb transmisji

Silnik i gospodarz produktów z serii konwersji częstotliwości magnetów stałych GDK przyjmują system napędu bezpośredniego koaksjalnego, który jest bardziej skuteczny, niezawodny i wytrzymały.Przekaz koaksjalny zmniejsza straty mechaniczne sprzętu, takiego jak pasy i biegiMetody łączenia koaksjalnego zapewniają wyższą wydajność przesyłu, jednocześnie zachowując stałą koaksjalność.podstawa maszyny jest całkowicie uszczelniona, aby zapobiec zanieczyszczeniom w powietrzu i zapewnić płynną transmisję mocy.

Efektywny system wchłaniania zimnego powietrza

filtr wchłaniania
Wydajność filtra wchłaniania wynosi aż 99,5%, z dokładnością ponad 3 mikronów. Filtr wchłaniania i zawór wchłaniania są bezpośrednio połączone, co ułatwia wymianę;Zawór wchłanialny zintegrowany z zaworem magnetycznym zmniejsza połączenia rurociągów, minimalizuje punkty wycieku, zmniejsza opór wchłaniania, zwiększa wydajność ssania i poprawia wydajność kompresji.
Efektywny nano pokryty filtr powietrza o wysokiej wydajności filtracyjnej, mierzący 0,3um, co jest ponad trzykrotnie większe niż zwykłe materiały filtracyjne.

Niezależny kanał wlewu zimnego powietrza
GDK zaprojektowało nowo niezależny kanał wchłaniania zimnego powietrza, który ma niższą temperaturę wchłaniania, większą objętość powietrza, mniejszy spadek ciśnienia i znacznie poprawia wydajność hosta.
Zmniejszyć temperaturę spalin całej maszyny, wydłużyć żywotność rurociągu i znacznie poprawić wydajność chłodnicy.

System chłodzenia

W porównaniu z tradycyjnym układem chłodniczym spawanym, GDK wykorzystuje niezależne układy chłodzących olejem i chłodzących po zamrożeniu.uniknie awarii chłodnicy spowodowanej stężeniem naprężeń termicznych w szosie spawania ze względu na różne współczynniki rozszerzenia oleju chłodzącego i sprężonego powietrzaWymiana chłodnicy jest wygodniejsza, oszczędzając klientom koszty użytkowania i utrzymania.

• Niezależna konstrukcja kanału powietrznego do chłodzenia olejem i chłodzenia tylnego - odwrócenie tradycyjnego trybu projektowania równoległego, zainstalowanie chłodzenia olejem i chłodzenia tylnego oddzielnie po dwóch stronach,zasadniczo eliminuje wpływ naprężenia termicznego i rozszerzenia termicznego
• Instalacja boczna w porównaniu z instalacją górną ma wyższą wydajność konserwacji po sprzedaży
• Przewód wentylacyjny jest całkowicie niezależny, zmniejszając zużycie energii wentylatora, zapewniając jednocześnie, że podstawowe komponenty mogą osiągnąć pożądany efekt chłodzenia
• Zsynchronizowane chłodzenie wewnętrznych komponentów jednostki przez tylny kanał wentylacyjny nie tylko chłodzi, ale zapewnia również izolację akustyczną i redukcję hałasu dla całej maszyny
• Duża przepustowość chłodzącego, < 10 °C CTD (chłodzony powietrzem i chłodzony wodą), może dostosować się do stosunkowo trudnych warunków, zapewniając prawidłowe działanie całej maszyny w temperaturze otoczenia 46 °C

Cwiatrogłowy

• regulacja zmiennej prędkości

Wentilator przyjmuje logikę sterowania gwiazdą delta w celu zmniejszenia mocy konwersji częstotliwości.

• Instalacja nachylona

wentylator chłodzony olejem jest zainstalowany po przekątnej nad chłodnikiem, zapewniając przepływ powietrza chłodzącego przy jednoczesnym znacznym oszczędności przestrzeni jednostkowej;Kąt nachylenia został poddany rygorystycznej symulacji FEA w celu zapewnienia lepszego efektu chłodzenia

• Utrzymanie typu ciągnięcia

wentylator chłodzący można przesunąć wzdłuż dolnej szyby przesuwnej do konserwacji, która może być łatwo obsługiwana przez jedną osobę, znacznie poprawiając wydajność wentylatora po sprzedaży

• Wentilator chłodzący wysysaczem

Zmniejszenie temperatury wysysającej na powierzchni chłodnicy, równomierne rozłożenie powietrza na powierzchni chłodnicy oraz poprawa wydajności chłodzenia i przenoszenia ciepła;W porównaniu z metodami chłodzenia dmuchem, chłodzenie wysysające nie ma martwych kątów i lepszy efekt chłodzenia

System rur

• Wszystkie elementy łączące w kluczowych obszarach są uszczelnione końcówkami pierścieni O z gumy fluorowej
• Możliwość wycieku jest prawie całkowicie wyeliminowana, a połączenie może być wielokrotnie powtarzane
• Wyeliminowanie wolności osiowej wymaganej dla typowych uszczelnionych połączeń
• odporność chemiczna

Pieczęć O-ring jest bardziej skuteczną strukturą uszczelniającą, która zapobiega wyciekom oleju zgodnie ze standardami American Association of Automobile Manufacturers.W porównaniu z typowymi uszczelniaczami łącznikowymi, ta zaawansowana metoda uszczelniania eliminuje wolność osiową, jest łatwa w montażu, a części łączące się nie ulegną deformacji z powodu ciasnego mocowania, zasadniczo poprawiając poziom zapobiegania wyciekom.
Cała maszyna ma taką samą konstrukcję flans - zmniejszając zagrożone części i ułatwiając konserwację.
Komponenty jednostki odporne na wysokie temperatury - w tym zawory magnetyczne wchłanialne, rurociągi, komponenty elektroniczne itp. - spełniają standard odporności na wysokie temperatury powyżej 100 °C.

System oddzielania ropy naftowej i gazu

Rdzeń oddzielający olej przyjmuje specjalnie zaprojektowane rdzeń oddzielający olej typu składany + zwojowy, wykonany z wielowarstwowych i dwustopniowych wzmocnionych materiałów włókien specjalnych.powolny przepływ, doskonały efekt separacji, długi okres użytkowania i dokładność 0,5 mikrona, zapewniając, że zawartość oleju wydechowego jednostki jest mniejsza niż 3 ppm.
Innowacyjna zintegrowana konstrukcja rdzenia oddzielającego olej dla wtórnych rur zwrotnych, eliminująca potrzebę oddzielnej konserwacji wtórnych rur zwrotnych, zmniejszająca wysokość jednostki,i poprawa efektywności usług posprzedażowych.

Kompresor powietrza platforma IoT iConn

Platforma IoT sprężarek powietrza iConn ma na celu zapewnienie klientom zarządzania danymi systemów sprężonego powietrza w czasie rzeczywistym z spokojem umysłu, maksymalnie zwiększając tym samym stabilność ich jednostki.z wglądem i analizą dużych danych, pomaga Grundfos i klientom w ciągłej optymalizacji usług i poprawie wydajności produkcji.

Składniki platformy Internetu Rzeczy obejmują

• Sprzęt - W przypadku nowych maszyn sterownik z wbudowaną skrzynką danych może być standardowo dostarczany w fabryce; w przypadku istniejących urządzeń na rynku posprzedażnymurządzenia krawędzi mogą być zainstalowane do łączenia i odczytywania informacji o sterowniku jednostki
• Komunikacja - Przekazywanie danych z sterowników i urządzeń krańcowych do chmury za pośrednictwem sieci 4G
• Oprogramowanie - w tym wewnętrzna platforma zarządzania Grundfos i platforma klienta używana przez użytkowników końcowych, zarówno w wersjach internetowych, jak i w aplikacjach
• Zespół pomocy technicznej

Chinandenfu IoT Platform iConn Function

• Sprawozdanie z parametrów eksploatacyjnych jednostki i funkcja sprawozdawcza
• Monitoring stanu pracy jednostki, sygnalizacji awarii i powiadomień o zdarzeniach w czasie rzeczywistym, oparty na danych
• Diagnoza zużycia energii i niezawodności Analiza diagnozy problemu oparta na analizie predykcyjnej

Obszar zastosowania

• Przemysł produkcyjny: samochody, obróbka mechaniczna, formowanie wtryskowe, opryskiwanie itp.
• Żywność i leki: Opakowanie, wypełnianie, przenoszenie pneumatyczne (z wymogiem przetwarzania późniejszego)
• Przemysł elektroniczny: montaż powierzchniowy SMT, produkcja przyrządów precyzyjnych
• Inne: Górnictwo, budownictwo, włókiennictwo itp.

Funkcje i specyfikacje produktu

Opakowanie i wysyłka:

Opakowanie produktu:
Mikro kompresor olejowy jest w trwałym pudełku z kartonu z wydrukowanym na zewnątrz obrazem produktu i specyfikacjami.produkt jest bezpiecznie opakowany wkładkami z pianki, aby zapobiec uszkodzeniu podczas transportu.
Wysyłka:
Nasz standardowy czas wysyłki wynosi 3-5 dni roboczych. W przypadku przyspieszonej wysyłki skontaktuj się z naszym zespołem obsługi klienta. Wysyłamy za pośrednictwem zaufanych przewoźników, takich jak UPS, FedEx,i USPS i podać numer śledzenia dla wygody.

Częste pytania:

P: Jaka jest nazwa tego produktu?
A: Nazwa towarowa tego produktu to Aipu.
P: Jaki jest numer modelu tego produktu?
A: Numer modelu tego produktu to Micro oil screw air compressor.
P: Gdzie ten produkt jest produkowany?
A: Ten produkt jest produkowany w Chinach.
P: Czy ten produkt posiada certyfikaty?
O: Tak, produkt jest certyfikowany przez ce.ul.
P: Jaka jest minimalna ilość zamówienia na ten produkt?
O: Minimalna ilość zamówienia dla tego produktu wynosi 1 pz.
P: Czy cena tego produktu jest negocjowalna?
O: Tak, cena tego produktu jest negocjowalna.
P: Jakie są szczegóły opakowania tego produktu?
A: Szczegóły opakowania tego produktu dotyczą pojemnika.
P: Jak długi jest czas dostawy tego produktu?
Odp.: Czas dostawy tego produktu wynosi 10 dni.
P: Jakie są warunki płatności za ten produkt?
A: Warunki płatności dla tego produktu wynoszą tt.
P: Jaka jest zdolność dostaw tego produktu?
A: Zdolność dostaw tego produktu wynosi 10000 t/r
