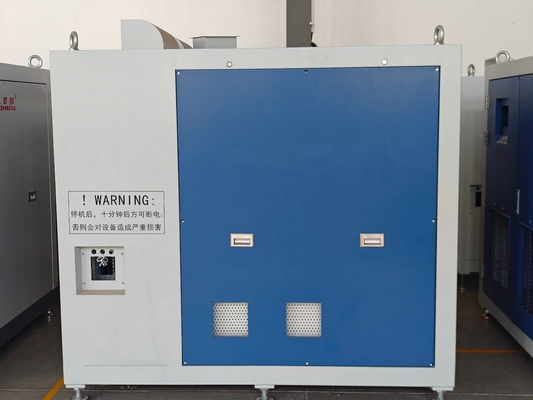

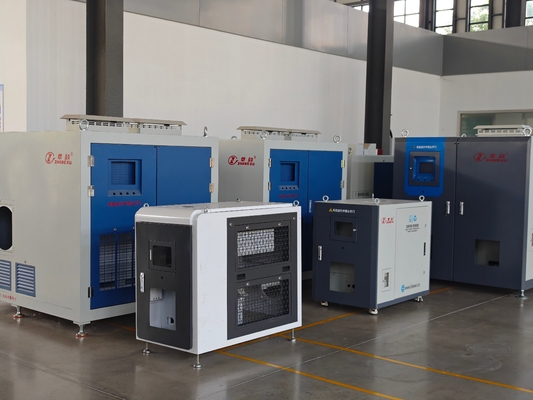

Wysokiej prędkości ciągły magnes silnik magnesowy lewitacji dmuchawy ternary impeller przepływu bezpośrednio pary

Dmuchawkę lewitacyjną magnetyczną - silnik magnetyczny stały o dużej prędkości i wysokiej wydajności impulsora przepływu ternowego z bezpośrednim połączeniem

Opis produktu

Łożyska magnetyczne
Rotor dmuchawy jest zawieszony za pomocą aktywnych łożysk magnetycznych, które precyzyjnie kontrolują pozycję i lewitację wirnika.Te łożyska magnetyczne wykorzystują cewki elektromagnetyczne do generowania pól magnetycznych, które przeciwdziałają ciężarowi i siłom dynamicznym działającym na wirnikaW ten sposób eliminuje się tarcie mechaniczne i zużycie łożyska, znacząco poprawiając wydajność i niezawodność układu.

System łożyska magnetycznego obejmuje czujniki pozycji, elektronikę sterowania,i system sterowania w czasie rzeczywistym, który stale monitoruje i dostosowuje pola magnetyczne, aby utrzymać wirnik w stabilnym stanie lewitatywnym, nawet podczas pracy przy dużych prędkościach i w różnych warunkach obciążenia.

Silnik magnetyczny stały
Dmuchawa napędzana jest przez silnik z dużą prędkością magnetem stałym (PM).

1. Wyższa wydajność: silniki PM mogą osiągać wydajność ponad 95% ze względu na brak strat wirnika.
2. Wyższa gęstość mocy: magnesy stałe w wirniku umożliwiają bardziej kompaktową konstrukcję silnika z większym momentem obrotowym na jednostkę objętości.
3. Szybsza reakcja dynamiczna: silniki PM mogą szybko zmieniać prędkość i moment obrotowy bez ograniczeń poślizgu silnika indukcyjnego.

Silnik PM jest bezpośrednio połączony z obrotowym, eliminując potrzebę zastosowania skrzyni biegów lub napędu pasem.

Impeller przepływu trzeciego rodzaju
Dmuchawa posiada trójdzielną konstrukcję obrotową, co oznacza, że ostrza obrotowe mają trójwymiarowy kształt, który optymalizuje przepływ powietrza i właściwości ciśnienia.Unikalna geometria ostrza tworzy złożony, wirujący wzór przepływu, który zmniejsza straty i zwiększa wydajność w porównaniu z konwencjonalnymi konstrukcjami obrotowymi.

Główne zalety trójprężnika przepływowego obejmują:

• Wzrost ciśnienia statycznego na każdym etapie
• Wyższa ogólna efektywność aerodynamiczna
• Zmniejszone straty związane z oddzieleniem przepływu i recyrkulacją
• Poprawione właściwości hałasu i drgań

Cechy wydajności

Oszczędność energii i wysoka wydajność
Silnik z dużą prędkością magnetem stałym i wysokiej wydajności trójprężnik przepływowy są bezpośrednio połączone.
Oszczędzanie energii o ponad 30% niż w przypadku tradycyjnego wentylatora Roots.
Oszczędzanie energii o ponad 20% w porównaniu z wieloetapową dmuchawką odśrodkową.
Oszczędność energii większa niż 10% w porównaniu z jednoetapowym dmuchawką odśrodkową dużych prędkości.

Niski poziom hałasu
Przyjmując technologię samowyważającą, wielkość wibracji łożyska lewitacji magnetycznej jest o jeden rząd mniejsza niż w przypadku tradycyjnego łożyska i nie ma tarcia.W tym samym czasie, aby podjąć aktywne tłumienie projektu, stabilna eksploatacja, bardzo małe wibracje ciała, hałas wentylatora około 80 dB (A).

Bez obsługi technicznej

Zintegrowana konstrukcja, konstrukcja naślizgowa, łatwa instalacja, jeden klucz do uruchamiania i zatrzymania.

Inteligentne sterowanie

Przyjmując PLC + GPRS / 3G / 4G, może monitorować stan pracy wentylatora w czasie rzeczywistym i realizować inteligentną regulację objętości wiatru, ciśnienia wiatru, prędkości obrotowej itp.oraz sterowanie trybem ręcznymW przypadku awarii, można go również zdalnie naprawić i naprawić.

Wybór serii dmuchawek do lewitacji magnetycznej

W przypadku gdy warunki użytkowania dmuchawy i tabela powyżej nie pasują, konieczność konwersji wydajności,Nasza firma może być niestandardowy projekt zgodnie z wymaganiami użytkownika, aby zaspokoić specyficzne potrzeby użytkowników różnych warunków pracy.

podstawowa technologia

Technologia podstawowa z niezależnymi prawami własności intelektualnej - Technologia projektowania i sterowania łożysk magnetycznych

Z niezależnymi prawami własności intelektualnej 5 stopni swobody technologia lewitacji magnetycznej może zapewnić, że gdy urządzenie jest podłączone,system wirnika może być lewitowany przez siłę elektromagnetycznąKontroler zapewnia ponad 10 000 razy przechwytywanie sygnału na sekundę i synchronizuje sygnały korekcyjne w czasie rzeczywistym, aby zapewnić stabilną lewitację szybkiego wirnika.

Z nadmiernego systemu zasilania i łożysk ochronnych w celu uzyskania wielokrotnej ochrony, nie spowoduje żadnych uszkodzeń z powodu nagłej awarii zasilania lub awarii wyłączenia.

urządzenia sterujące, z napędem nieprzepuszczalnym
