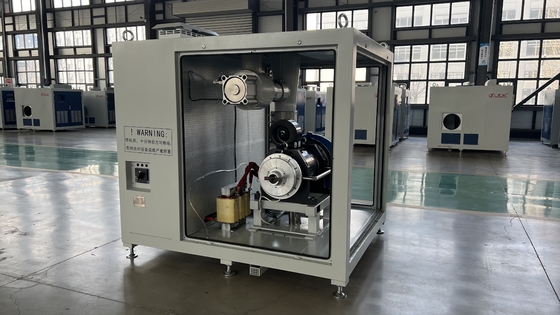

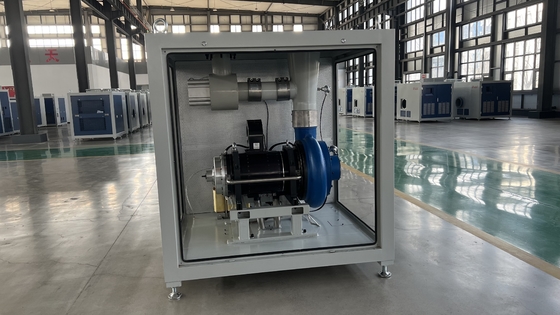

Magnetyczna lewitacja Wysokiej wydajności Magnet trwały sterowany 3D pole przepływu zoptymalizowane wentylatory
Opis produktu
Ten wysokiej wydajności wentylator optymalizowany przez 3D przepływ napędzany trwałym magnesem zawiera szereg najnowocześniejszych technologii, aby osiągnąć wyjątkowy poziom wydajności,niezawodność i wydajność.
Kluczowe cechy techniczne
Łożyska lewitacji magnetycznej
Technologia lewitacji elektromagnetycznej całkowicie eliminuje mechaniczny kontakt i tarcie.
Dramatycznie zwiększa żywotność i niezawodność systemu
Wspiera obrót z dużą prędkością, optymalizując wydajność strumienia powietrza
Silnik napędowy o wysokiej wydajności z magnetami stałymi
Przyjmuje silnik z wysoką sprawnością magnetem stałym jako źródło mocy
Wyższa wydajność i gęstość mocy niż tradycyjne silniki indukcyjne
Charakterystyka szybkiego reagowania w celu szybkiego dostosowania prędkości i wyjścia
Trójwymiarowy projekt optymalizacji pola przepływu
Przyjmuje trójwymiarową optymalizowaną konstrukcję obrotową i ścieżkę przepływu.
Tworzy złożone wirowe wzory przepływu powietrza w celu poprawy ogólnej wydajności aerodynamicznej.
Zmniejszenie strat przepływu oraz hałasu i wibracji
Struktura bezpośrednio połączona
Silnik jest bezpośrednio połączony z obrotowym, co eliminuje potrzebę zastosowania skrzyń biegów lub pasów.
Uproszcza ogólną konstrukcję konstrukcyjną i poprawia wydajność transmisji.
Zalety produktu
Bardzo wysoka wydajność: doskonałe połączenie lewitacji magnetycznej, silników o wysokiej wydajności i trójwymiarowego optymalizowanego pola przepływu znacznie zmniejsza zużycie energii.
Wyższa niezawodność: praktycznie bez konserwacji ze względu na konstrukcję maglev bez kontaktu i ciągły magnes.
Wydajność przy dużych prędkościach: technologia maglev umożliwia osiąganie większych prędkości i optymalizowanie przepływu powietrza.
Cechy wydajności
Oszczędność energii i wysoka wydajność
Silnik z dużą prędkością magnetem stałym i wysokiej wydajności trójprężnik przepływowy są bezpośrednio połączone.
Oszczędzanie energii o ponad 30% niż w przypadku tradycyjnego wentylatora Roots.
Oszczędzanie energii o ponad 20% w porównaniu z wieloetapową dmuchawką odśrodkową.
Oszczędność energii większa niż 10% w porównaniu z jednoetapowym dmuchawką odśrodkową dużych prędkości.
Niski poziom hałasu
Przyjmując technologię samowyważającą, wielkość wibracji łożyska lewitacji magnetycznej jest o jeden rząd mniejsza niż w przypadku tradycyjnego łożyska i nie ma tarcia.W tym samym czasie, aby podjąć aktywne tłumienie projektu, stabilna eksploatacja, bardzo małe wibracje ciała, hałas wentylatora około 80 dB (A).
Bez obsługi technicznej
Zintegrowana konstrukcja, konstrukcja naślizgowa, łatwa instalacja, jeden klucz do uruchamiania i zatrzymania.
Inteligentne sterowanie
Przyjmując PLC + GPRS / 3G / 4G, może monitorować stan pracy wentylatora w czasie rzeczywistym i realizować inteligentną regulację objętości wiatru, ciśnienia wiatru, prędkości obrotowej itp.oraz sterowanie trybem ręcznymW przypadku awarii, można go również zdalnie naprawić i naprawić.
Wybór serii dmuchawek do lewitacji magnetycznej
| Seria produktów |
GF 50 |
GF 75 |
GF 100 |
GF125 |
GF 150 |
GF175 |
GF 200 |
GF 250 |
GF 300 |
GF350 |
GF 400 |
| Moc silnika (KW) |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
350 |
400 |
| Wzmocnienie (kPa) |
Przepływ wlewu (m3/min) 1atm 20°C |
| 40 |
55 |
86 |
110 |
156 |
168 |
208 |
219 |
270 |
323 |
425 |
443 |
| 50 |
50 |
74 |
100 |
132 |
149 |
185 |
198 |
247 |
297 |
375 |
396 |
| 60 |
43 |
64 |
85 |
113 |
127 |
158 |
169 |
210 |
253 |
320 |
356 |
| 70 |
37 |
55 |
74 |
99 |
111 |
140 |
148 |
184 |
222 |
280 |
312 |
| 80 |
33 |
49 |
65 |
86 |
97 |
120 |
129 |
160 |
193 |
240 |
271 |
| 90 |
28 |
44 |
57 |
75 |
84 |
105 |
112 |
139 |
167 |
210 |
235 |
| 100 |
|
40 |
52 |
68 |
77 |
96 |
102 |
127 |
153 |
190 |
215 |
| 110 |
|
|
|
|
71 |
88 |
95 |
118 |
142 |
175 |
199 |
| 120 |
|
|
|
|
66 |
82 |
88 |
110 |
132 |
165 |
185 |
| 130 |
|
|
|
|
|
|
|
|
124 |
152 |
165 |
| 150 |
|
|
|
|
|
|
|
|
|
|
148 |
| rozmiary ((mm) |
1700×1500×1480 |
1850×1700×1780 |
2150×1750×1700 |
2370×2260×2080 |
| Masę (kg) |
800 |
1000 |
1200 |
1350 |
1500 |
1800 |
2000 |
2500 |
2800 |
3200 |
3500 |
W przypadku gdy warunki użytkowania dmuchawy i tabela powyżej nie pasują, konieczność konwersji wydajności,Nasza firma może być niestandardowy projekt zgodnie z wymaganiami użytkownika, aby zaspokoić specyficzne potrzeby użytkowników różnych warunków pracy.
podstawowa technologia
Technologia podstawowa z niezależnymi prawami własności intelektualnej - Technologia projektowania i sterowania łożysk magnetycznych
Z niezależnymi prawami własności intelektualnej 5 stopni swobody technologia lewitacji magnetycznej może zapewnić, że gdy urządzenie jest podłączone,system wirnika może być lewitowany przez siłę elektromagnetycznąKontroler zapewnia ponad 10 000 razy przechwytywanie sygnału na sekundę i synchronizuje sygnały korekcyjne w czasie rzeczywistym, aby zapewnić stabilną lewitację szybkiego wirnika.
Z nadmiernego systemu zasilania i łożysk ochronnych w celu uzyskania wielokrotnej ochrony, nie spowoduje żadnych uszkodzeń z powodu nagłej awarii zasilania lub awarii wyłączenia.
